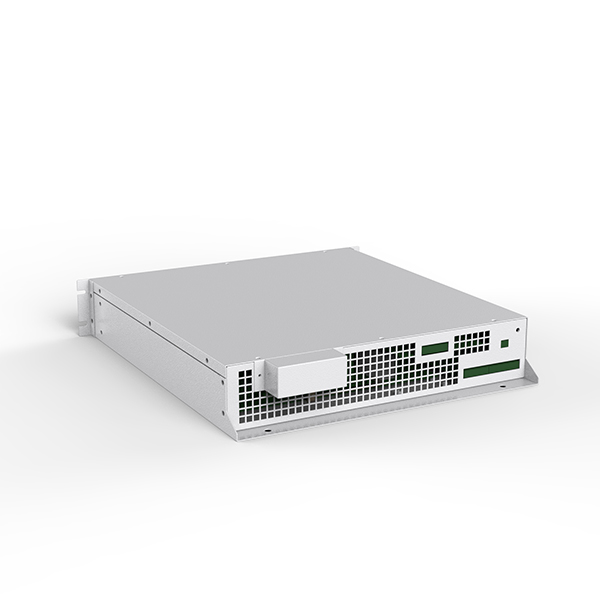

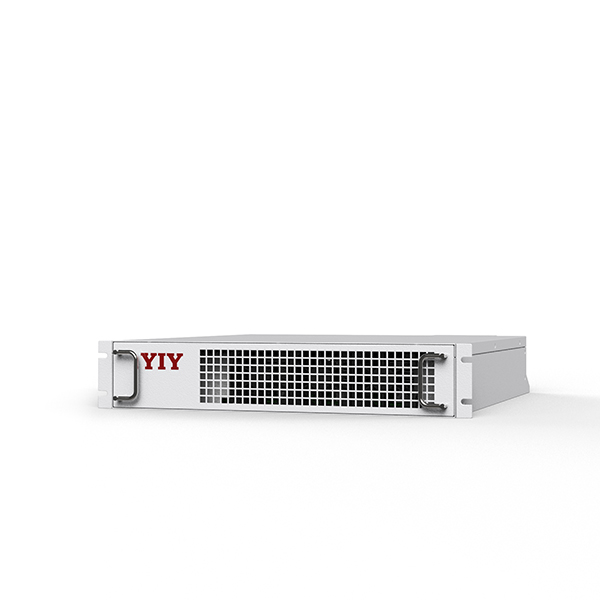

Qabaqcıl Statik Var Generator (ASVG-10-0.4-4L-R) Seçilmiş Şəkil

Təkmil Statik Var Generator (ASVG-10-0.4-4L-R)

Qısa Təsvir:

Qabaqcıl statik VAR generatoru (ASVG) onu güc faktorunun korreksiyası və harmonik nəzarət üçün yüksək səmərəli həll edən bir sıra xüsusiyyətlər nümayiş etdirir.Qabaqcıl texnologiyası ilə SVG eyni zamanda reaktiv gücü kompensasiya etmək və harmonikləri effektiv şəkildə idarə etmək qabiliyyətinə malikdir.Bu iki kritik aspekti həll etməklə ASVG optimal enerji keyfiyyətini və sistemin səmərəliliyini təmin edir.

Bundan əlavə, qabaqcıl ASVG sistem dinamikasının dəqiq təhlilinə imkan verən və dəqiq reaktiv gücün kompensasiyası və harmoniklərin azaldılmasını asanlaşdıran qabaqcıl idarəetmə alqoritmlərini birləşdirir.Bu təkmil idarəetmə mexanizmi sabit və etibarlı elektrik təchizatını saxlamaq üçün zərərli harmoniklərin effektiv şəkildə yatırıldığı halda, güc faktoru ilə bağlı problemlərin operativ şəkildə həllini təmin edir.

Bundan əlavə, ASVG reaktiv güc səviyyələrinin və harmonik məzmunun davamlı monitorinqinə imkan verən real vaxt rejimində monitorinq imkanları ilə təchiz edilmişdir.Bu real vaxt rejimində əks əlaqə proaktiv müdaxilələrə və tənzimləmələrə imkan verir, reaktiv gücün kompensasiyası və harmonik nəzarətin hər zaman optimallaşdırılmış qalmasını təmin edir.

Xülasə, təkmil statik VAR generatoru reaktiv gücü kompensasiya etmək və harmonikləri eyni vaxtda idarə etmək qabiliyyətini birləşdirir, nəticədə güc faktorunun düzəldilməsi, harmonik təhriflərin azaldılması və ümumi sistem performansının yaxşılaşması ilə nəticələnir.

Bizə e-poçt göndərin

Məhsul təfərrüatı

Tez-tez verilən suallar

Məhsul Teqləri

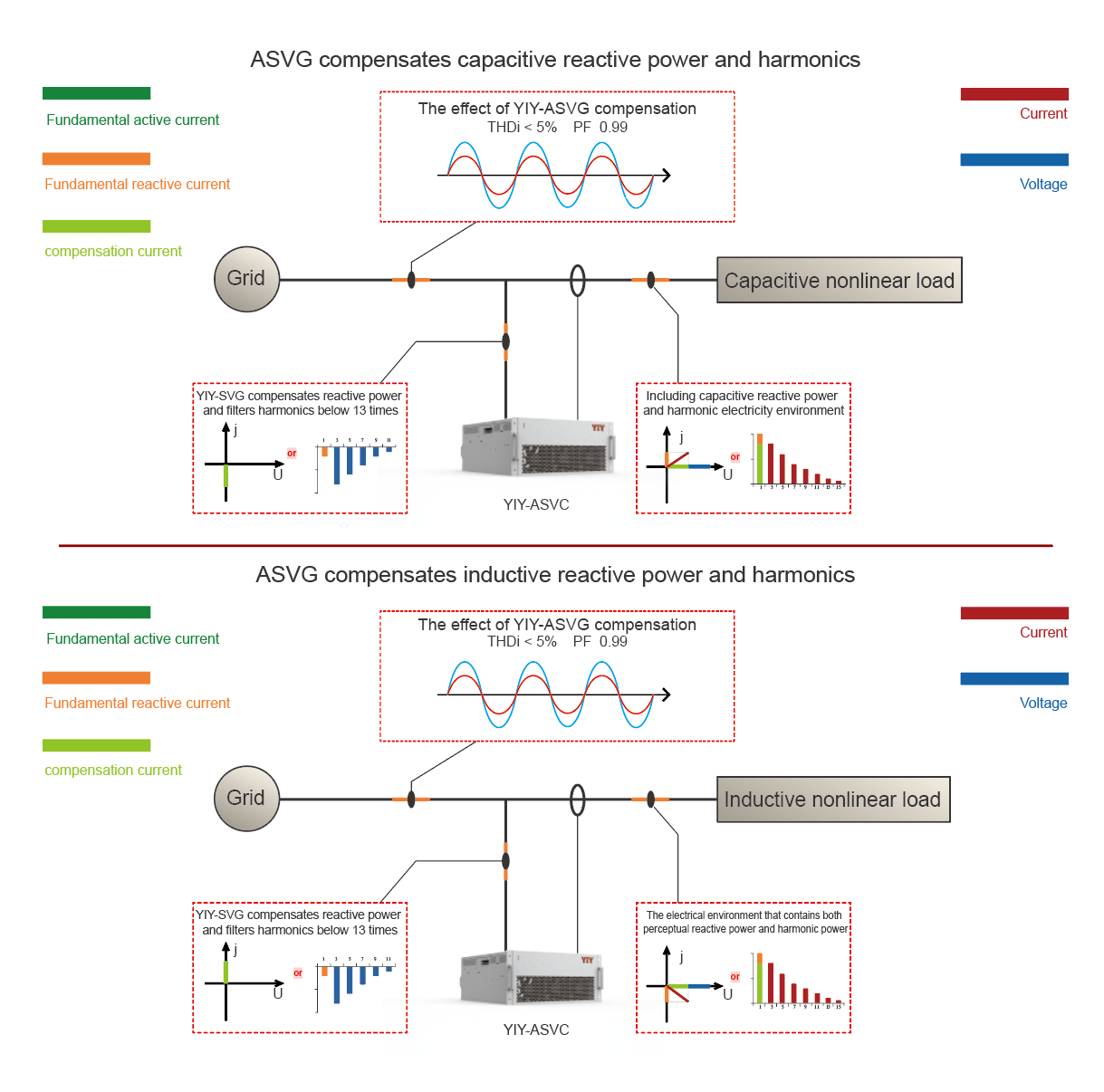

İş prinsipi

SVG-nin prinsipi Aktiv harmonik filtrin prinsipinə çox bənzəyir, yük induktiv və ya tutumlu cərəyan yaratdıqda, yük cərəyanını geridə qoyur və ya gərginliyə səbəb olur.SVG faza bucağı fərqini aşkar edir və şəbəkəyə aparıcı və ya geridə qalan cərəyan yaradır, cərəyanın faza bucağını transformator tərəfindəki gərginliklə demək olar ki, eyni edir, yəni əsas güc amili vahiddir.YIY-SVG həmçinin yük balanssızlığını düzəltməyə qadirdir.

Texniki Spesifikasiyalar

Texniki spesifikasiya	220V seriyası	400V seriyası	500V seriyası	690V seriyası
Nominal Kompensasiya Tutumu	5Kvar	10KVar15KVar/35KVar/50KVar75KVar/100KVar	90Kvar	100Kvar/120Kvar
Nominal Gərginlik	AC220V(-20%~+15%)	AC400V(-40%~+15%)	AC500V(-20%~+15%)	AC690V(-20%~+15%)
Nominal Tezlik	50/60Hz±5%
Şəbəkə strukturu	Tək fazalı	3 faza 3 naqil/3 faza 4 naqil
Paralel sayı	Məhdudiyyət yoxdur. Tək mərkəzləşdirilmiş monitorinq modulu 8-ə qədər güc modulu ilə təchiz oluna bilər.
Maşın Effektivliyi	>97%
Keçid Effektivliyi	32 kHz	16 kHz	12,8 kHz	12,8 kHz
Funksiya	Reaktiv /Reaktiv və Harmonik	Reaktiv /Reaktiv və harmonik /Reaktiv və balanssızlıq (isteğe bağlı)
Reaktiv Gücün Kompensasiyası Qiymətləndirmə	>99%
Harmonik Kompensasiya Tutum	70% SOC
Harmonik Kompensasiya Vaxt	2-13 dəfə
Cavab vaxtı	<10 ms
Səs-küy	<50dB	<60dB	<65dB
Ünsiyyət üsulu	İki kanallı RS485 rabitə interfeysi (GPRS/WIFI simsiz rabitəni dəstəkləyir)
Monitorinq metodu	4.3 düymlük LCD kiçik ölçülü ekran / 7 düymlük LCD mərkəzləşdirilmiş monitorinq ekranı
Qoruma	Həddindən artıq yükdən qorunma, avadanlıq/proqram təminatı həddindən artıq cərəyandan qorunma, şəbəkə üzərindən enerji qorunması / şəbəkə altında enerji qorunması, şəbəkə enerji gərginlik balanssızlıq qorunması, elektrik kəsilməsi qorunması, həddindən artıq temperatur qorunma, tezlik anomaliyasından qorunma, qısa qapanma mühafizəsi və s
Hündürlük	≤2000Metr	≤2000Metr	≤2000Metr	≤2000Metr
Mühit temperaturu	-20~+50°C	-20~+50℃	-20~+50°C	-20~+50°C
Nisbi Rütubət	<90%, Orta aylıq minimum temperatur səthdə kondensasiya olmadan 25°C-dir
Çirklənmə səviyyəsi	III səviyyədən aşağı
quraşdırma	RackWall-a quraşdırılmışdır
Naqil Patter	Arxa giriş (Rack növü)Üst giriş (Divara quraşdırılmış tip)
Qoruma dərəcəsi	IP20
Rəng	Ağ
