Statik Var Generator (SVG-15-0.4-4L-W)

Qısa Təsvir:

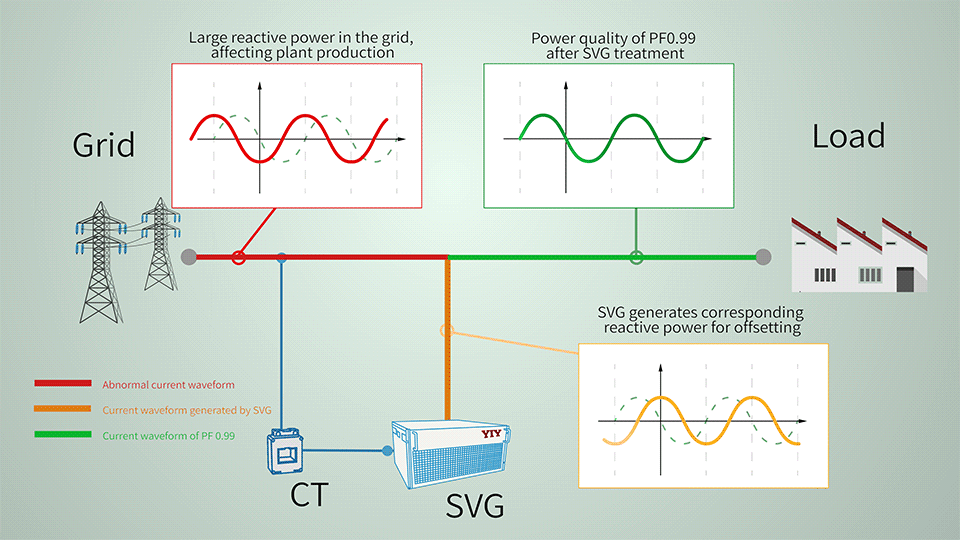

Statik VAR generatorları fabriklərdə güc faktorunun korreksiyasını idarə etməklə mühüm rol oynayır.Sənaye mühitlərində mühərriklər, transformatorlar və flüoresan lampalar kimi avadanlıqlar zəif güc faktoru ilə nəticələnən reaktiv güc tətbiq edə bilər.Statik reaktiv generatorlar sistemi balanslaşdırmaq üçün reaktiv gücü vurur və ya udur, bununla da güc amilini və ümumi elektrik səmərəliliyini artırır.Birliyə yaxın güc amilini saxlamaqla, bu generatorlar enerji istifadəsini optimallaşdıra, enerji xərclərini azalda və sənaye maşınlarının işini yaxşılaşdıra bilər.Bu, avadanlığın həddindən artıq istiləşməsinin qarşısını alır, enerji itkisini azaldır və sabit və etibarlı enerji təchizatını təmin edir, nəticədə məhsuldarlığı artırır və zavodun dayanma müddətini azaldır.

- Nə çox təzminat, nə aşağı kompensasiya, nə də rezonans
- Reaktiv gücün kompensasiyası effekti
- PF0.99 səviyyəli reaktiv güc kompensasiyası
- Üç fazalı balanssızlıq kompensasiyası
- Kapasitiv induktiv yük-1~1
- Real vaxtda kompensasiya
- Dinamik cavab müddəti 50us-dan azdır
- Modul dizayn
Nominal reaktiv güc kompensasiyasıTutum:15Kvar
Nominal gərginlik:AC400V(-40%~+15%)
Şəbəkə:3 faza 3 naqil/3 faza 4 naqil
Quraşdırma:Divara quraşdırılmış

Məhsul təfərrüatı

Tez-tez verilən suallar

Məhsul Teqləri

SVG Məhsulunun Faydaları

Kondansatör Bankları və ya Reaktor Bankları (LC) Statik Var Generatorları (SVG)
Cavab vaxtı • Kontakt əsaslı həllər problemi azaltmaq üçün ən azı 30-40 saniyə çəkir və tiristor əsaslı həllər 20 ms-dən 30 ms-ə qədərdir. Ümumi cavab müddəti 100µs-dən az olduğu üçün enerji keyfiyyəti problemlərinin real vaxtda azaldılması
Çıxış • Addım ölçülərindən asılıdır, real vaxtda yük tələbinə uyğun gələ bilməz
• Kondansatör qurğuları və reaktorlar istifadə edildiyi üçün şəbəkə gərginliyindən asılıdır
Ani, davamlı, addımsız və qüsursuz
Şəbəkə gərginliyinin dəyişməsi çıxışa heç bir təsir göstərmir
Güc faktorunun korreksiyası • İnduktiv yüklər üçün lazım olan kondansatör bankları və tutumlu yüklər üçün reaktor bankları.Qarışıq yüklü sistemlərdə problemlər
• Birlik güc faktoruna zəmanət vermək mümkün deyil, çünki onların pillələri var, sistem davamlı olaraq artıq və aşağı kompensasiyaya malik olacaqdır
Gecikmə (induktiv) və aparıcı (kapasitiv) yüklərin -1-dən +1-ə qədər güc amilini eyni vaxtda düzəldir.
Zəmanətli birlik güc faktoru hər zaman artıq və ya aşağı kompensasiya olmadan (addımsız çıxış)
Dizayn və ölçü • Müvafiq həllin ölçülməsi üçün lazım olan reaktiv güc tədqiqatları
• Dəyişən yük tələblərinə daha yaxşı uyğunlaşmaq üçün adətən böyük ölçülüdür
• Sistem harmonikləri nəzərə alınmaqla layihələndirilməlidir
• Xüsusi yük və şəbəkə şərtləri üçün xüsusi olaraq qurulmuşdur
Tənzimlənə bildiyi üçün geniş tədqiqatlar tələb olunmur
Azaltma qabiliyyəti tam olaraq yükün tələb etdiyi şey ola bilər
Sistemdəki harmonik təhrifdən təsirlənmir
Yükə və şəbəkə şərtlərinə və dəyişikliklərinə uyğunlaşa bilər
Rezonans • Paralel və ya ardıcıl rezonans sistemdəki cərəyanları gücləndirə bilər Şəbəkə ilə harmonik rezonans riski yoxdur
Həddindən artıq yükləmə • Yavaş reaksiya və/yaxud yüklərin dəyişməsi səbəbindən mümkündür Mümkün deyil, çünki cərəyan maksimum ilə məhdudlaşır.RMS cərəyanı
Ayaq izi və quraşdırma • Ortadan böyük ölçüyə qədər, xüsusən də bir neçə harmonik sifariş varsa
• Sadə quraşdırma deyil, xüsusən yüklər tez-tez yenilənirsə
Modullar yığcam ölçüdə olduğundan kiçik yer və sadə quraşdırma.Mövcud keçid qurğularından istifadə etmək olar
Genişlənmə • Məhduddur və yükləmə şərtlərindən və şəbəkə topologiyasından asılıdır Modullar əlavə etməklə sadə (və asılı deyil).
Baxım və xidmət müddəti • Sigortalar, elektrik açarları, kontaktorlar, reaktorlar və kondansatör qurğuları kimi geniş texniki xidmət tələb edən komponentlərdən istifadə
• Kommutasiya, keçid və rezonans ömrünü azaldır
Elektromexaniki keçid və keçid və ya rezonans riski olmadığı üçün 15 ilə qədər sadə texniki xidmət və xidmət müddəti







Statik VAR generatorunun seçimi tez istinad cədvəli
Reaktiv güc tərkibi

Transformator tutumu

C0Sφ≤0.5 0,5≤c0sφ≤0,6 0,6≤c0sφ≤0,7 0,7≤cosφ≤0,8 0,8≤cosφ≤0,9
200 kVA 100 kva 100 kva 100 kv 100 manat 100 kva
250 kVA 150 kv 100 manat 100 manat 100 kv 100 kv
315 kVA 200 kv 100 kv 100 kva 100 kv 100kvar
400 kVA 200 kv 200 manat 200 manat 150 kv 100kvar
500 kVA 300 kv 300 kv 300 kv 150 kv 100 kv
630 kVA 300 kv 300 kv 300kvar 200 kv 150kvar
800 kVA 500 kv 500 kva 300kvar 300 kv 150 kv
1000kVA 600kva 500 manat 500 kv 300 kv 200 kv
1250 kVA 700 kv 600 kv 600 kv 500 kv 300 kv
1600 kVA 800 manat 800 kv 800 manat 500 kva 300 kv
2000 kVA 1000 kv 1000 kv 800 kv 600 kv 300kvar
2500 kVA 1500 kv 1200 kv 1000 kv 8000 kv 500 kv
*Bu cədvəl yalnız seçim üçün istinad üçündür, xüsusi seçim üçün bizimlə əlaqə saxlayın

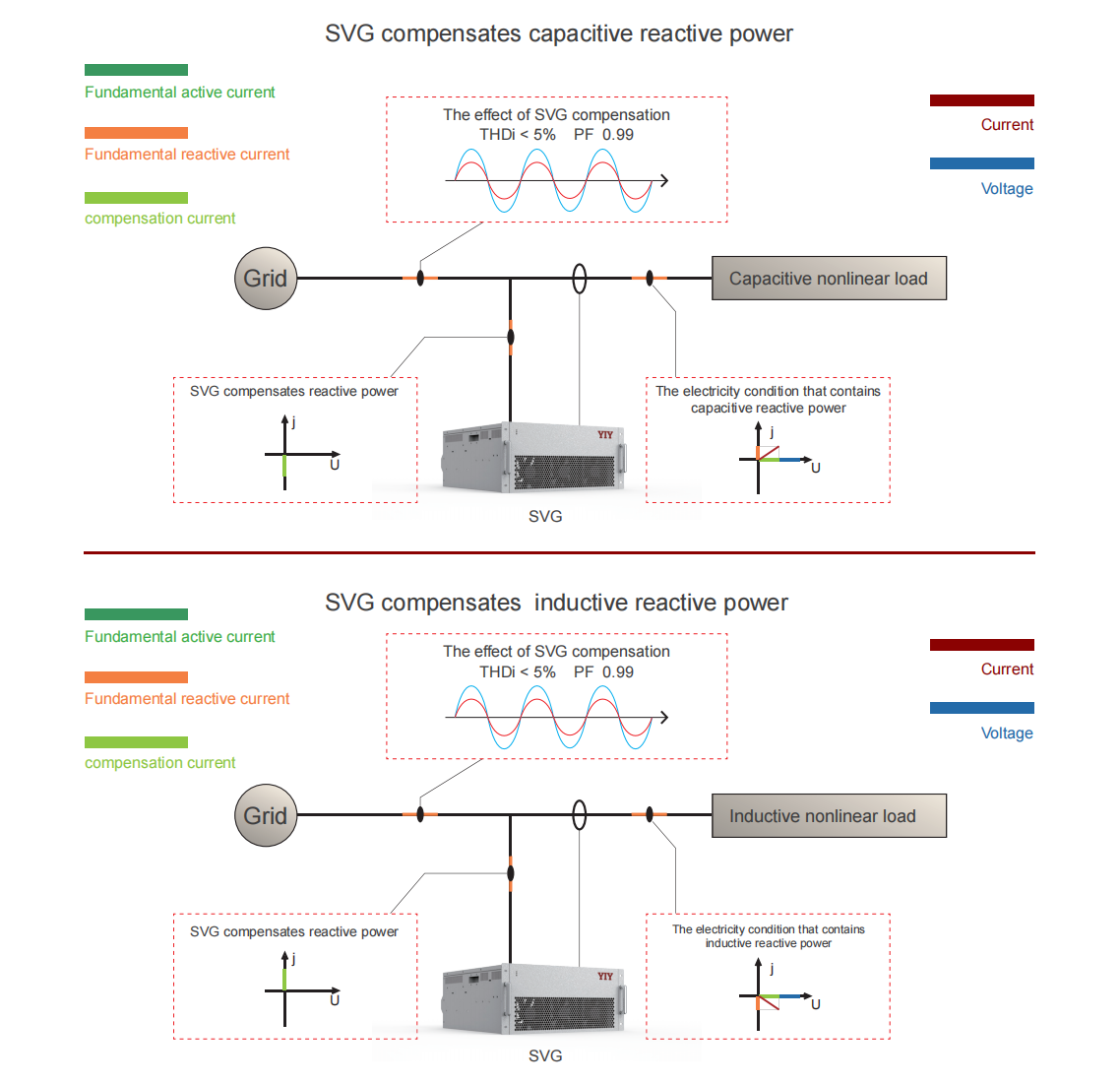

İş prinsipi

SVG-nin prinsipi Aktiv harmonik filtrin prinsipinə çox bənzəyir, yük induktiv və ya tutumlu cərəyan yaratdıqda, yük cərəyanını geridə qoyur və ya gərginliyə səbəb olur.SVG faza bucağı fərqini aşkar edir və şəbəkəyə aparıcı və ya geridə qalan cərəyan yaradır, cərəyanın faza bucağını transformator tərəfindəki gərginliklə demək olar ki, eyni edir, yəni əsas güc amili vahiddir.YIY-SVG həmçinin yük balanssızlığını düzəltməyə qadirdir
4a81337a086e8280cd5c6cb97f24f96
SVG

Texniki Spesifikasiyalar

TİP 220V seriyası 400V seriyası 500V seriyası 690V seriyası
Qiymətləndirilmiş kompensasiya
tutumu
5KVar 10KVar15KVar/35KVar/50KVar/75KVar/100KVar 90KVar 100KVar/120KVar
Nominal gərginlik AC220V(-20%~+15%) AC400V(-40%~+15%) AC500V(-20%~+15%) AC690V(-20%~+15%)
Nominal tezlik 50/60Hz±5%
Şəbəkə Tək fazalı 3 faza 3 naqil/3 faza 4 naqil
Cavab vaxtı <10 ms
Reaktiv güc
kompensasiya dərəcəsi
>95%
Maşın səmərəliliyi >97%
Keçid tezliyi 32 kHz 16 kHz 12,8 kHz 12,8 kHz
Funksiya Reaktiv gücün kompensasiyası
Paralel rəqəmlər Məhdudiyyət yoxdur. Tək mərkəzləşdirilmiş monitorinq modulu 8 güc modulu ilə təchiz oluna bilər
Ünsiyyət üsulları İki kanallı RS485 rabitə interfeysi (GPRS/WIFI simsiz rabitəni dəstəkləyir)
Dəyişmədən hündürlük <2000m
Temperatur 20~+50℃
Rütubət <90%RH, Orta aylıq minimum temperatur səthdə kondensasiya olmadan 25°C-dir
Çirklənmə səviyyəsi I səviyyədən aşağı
Qoruma funksiyası Həddindən artıq yükdən qorunma, avadanlıq həddindən artıq cərəyandan qorunma, həddindən artıq gərginlikdən qorunma, elektrik şəbəkəsi gərginliyindən qorunma
elektrik kəsilməsindən qorunma, həddindən artıq temperaturdan qorunma, tezlik anomaliyasından qorunma, qısa qapanmadan qorunma və s
Səs-küy <50dB <60dB <65dB
quraşdırma RackWall-a quraşdırılmışdır
Xətt yoluna Arxa giriş (rəf növü), üst giriş (divara quraşdırılmış tip)
Qoruma dərəcəsi IP20

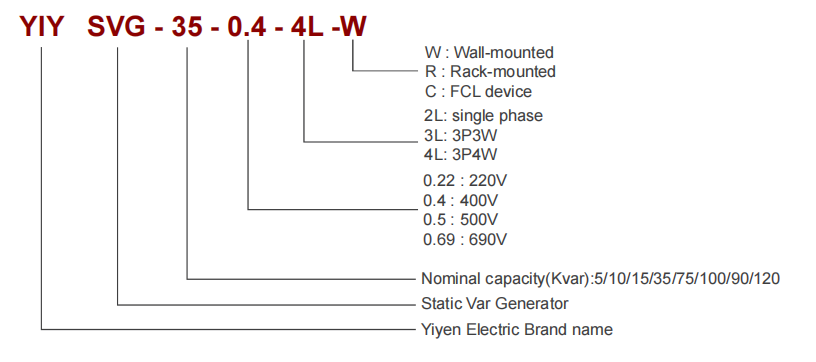

Məhsulun adlandırılması

06627ec50fafcddf033ba52a8fe4a9a

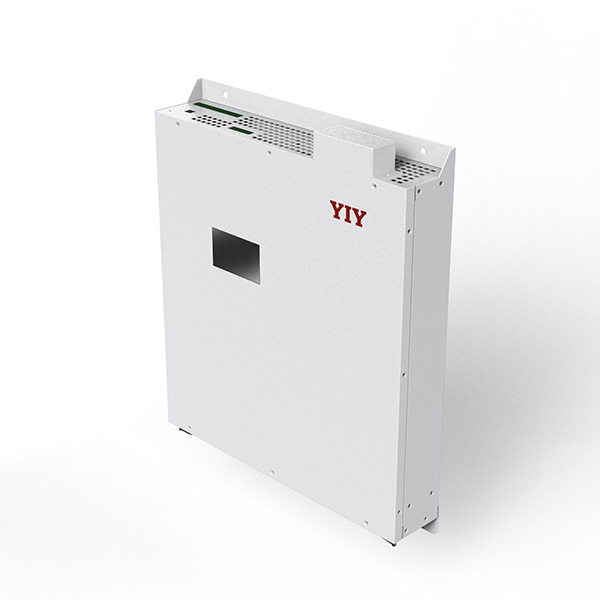

Məhsulun Görünüşü

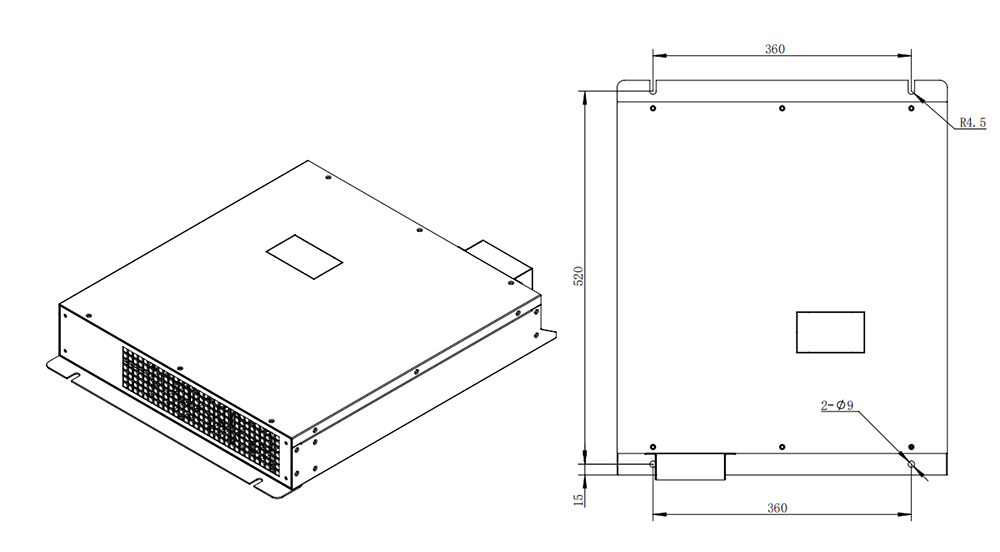

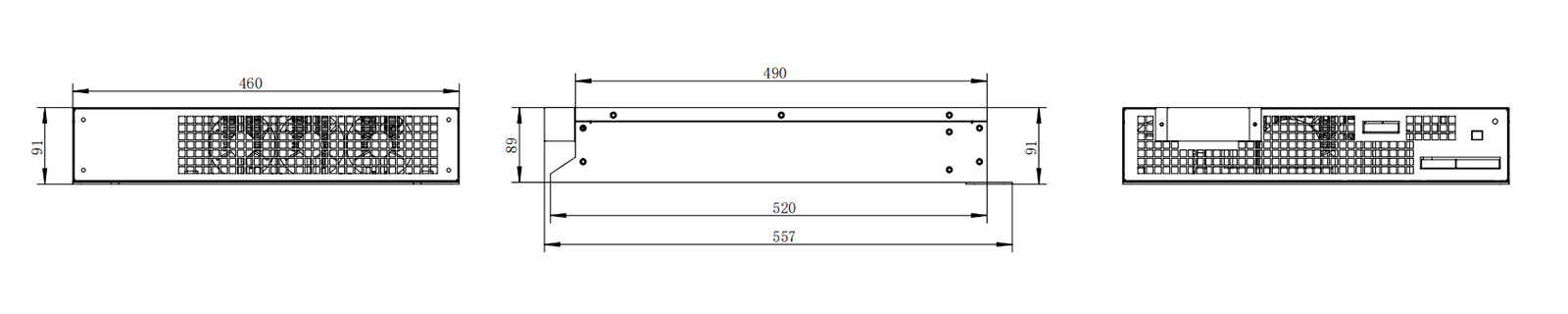

4W 小
4W və 2
